PRODUCT SPECIFICATIONS

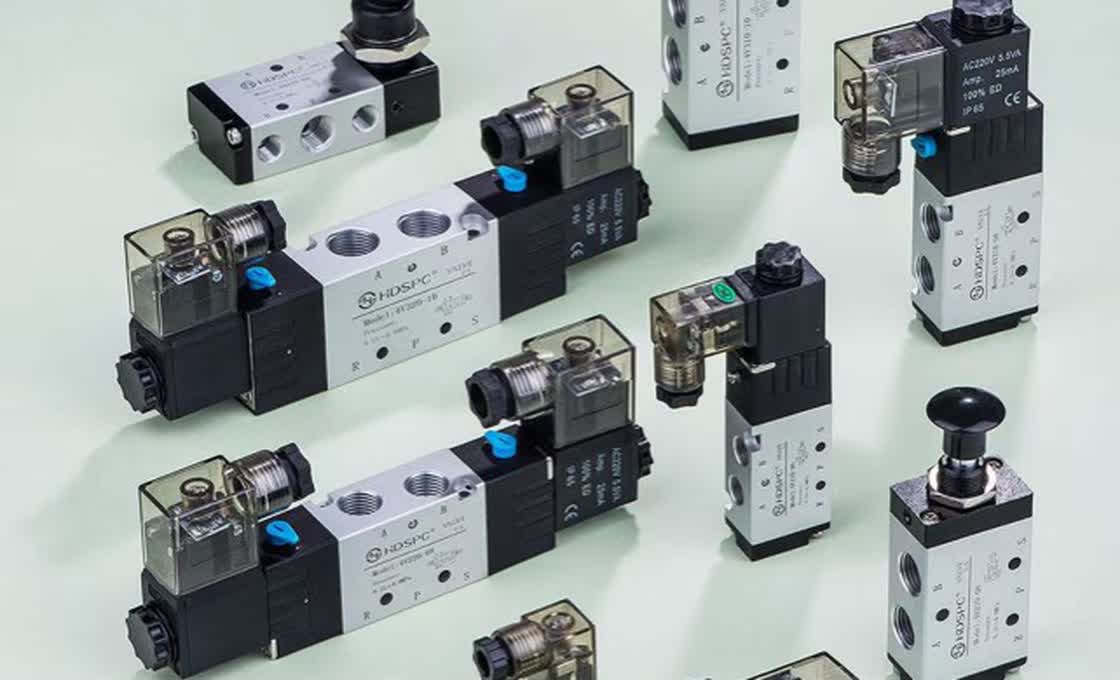

4V 系列换向阀 — 规格参数
4V 系列五口二位 / 五口三位阀的接口与性能数据。
4V 系列是应用广泛的五口二位 / 五口三位电磁阀平台。汉德森生产装配在该类阀上的先导头（电磁阀先导头组件）与线圈。下表列出我们对接的常用接口数据 — 把阀的型号发给我们（如 4V210-08），我们帮您核对先导头的确切接口：管组件外径×高、螺纹、位/通、常开/常闭与密封垫。
系列概览
| 系列 | 接口尺寸（进气=出气） | 有效截面积 / Cv | 重量 |
|---|---|---|---|
| 4V100 | M5；1/8" | 10.2 mm²（Cv 0.6）五口二位；8.6 mm²（Cv 0.51）五口三位 | 120 / 175 g |
| 4V200 | 1/8"；1/4" | 17.0 mm²（Cv 1.0）五口二位；13.6 mm²（Cv 0.8）五口三位 | 220 / 320 g |
| 4V300 | 1/4"；3/8" | 28.0 mm²（Cv 1.65）五口二位；21.3 mm²（Cv 1.25）五口三位 | 310 / 400 g |
| 4V400 | 1/2" | 48.0 mm²（Cv 2.82）五口二位；40.0 mm²（Cv 2.35）五口三位 | 590 / 720 / 770 g |
通用规格
| 阀型 | 五口二位；五口三位（中封 / 中排 / 中压） |
|---|---|
| 作动方式 | 内部先导或外部先导 |
| 介质 | 空气（经 40 μm 滤芯过滤） |
| 工作压力 | 0.15–0.8 MPa（21–114 psi） |
| 耐压 | 1.2 MPa（175 psi） |
| 使用温度 | −20 ~ 70 °C |
| 阀体材质 | 铝合金 |
| 润滑 | 无需加油 |
| 最高动作频率 | 3–5 次/秒（空载） |
线圈规格
| 标准电压 | AC 220 / 110 / 24 V；DC 24 / 12 V |
|---|---|
| 电压允许范围 | AC ±15%；DC ±10% |
| 功耗 | AC 3.5–5.0 VA；DC 2.5–3.0 W |
| 防护等级 | IP65（DIN 40050） |
| 绝缘等级 | B 级 |
| 接线方式 | 端子式；出线式（线长 0.5 m） |
| 响应时间 | ≤0.05 s |
型号编码
型号读法：4V · 系列位（1–4）· 阀型（10 = 单电控五口二位，20 = 双电控五口二位，30C / 30E / 30P = 五口三位）· 接口尺寸（M5 / 06 / 08 / 10 / 15）· 电压（A = AC220 V，B = DC24 V，C = AC110 V，E = AC24 V，F = DC12 V）· 螺纹与接线（T = NPT；I = 出线式）。
示例：4V210-08 B T = 双电控五口二位、1/4" 接口、DC 24 V、NPT 螺纹。
需要配套先导头？
- 把阀的型号发给我们（如 4V210-08）
- 或提供现有先导头组件的照片 / 图纸
- 我们核对管组件外径×高、螺纹、位/通与密封垫
- 打样约 1 个月，量产约 1 个月
以上为 4V 系列典型值，仅供工程参考；正式下单前请与我们核对最新规格。汉德森生产装配于该类阀的先导头组件与线圈；本页与任何阀类品牌均无隶属、背书或赞助关系。
