定制先导头（电磁头组件）— 型号与规格参数
12 个量产型号 — 每个都可按客户阀体定制。

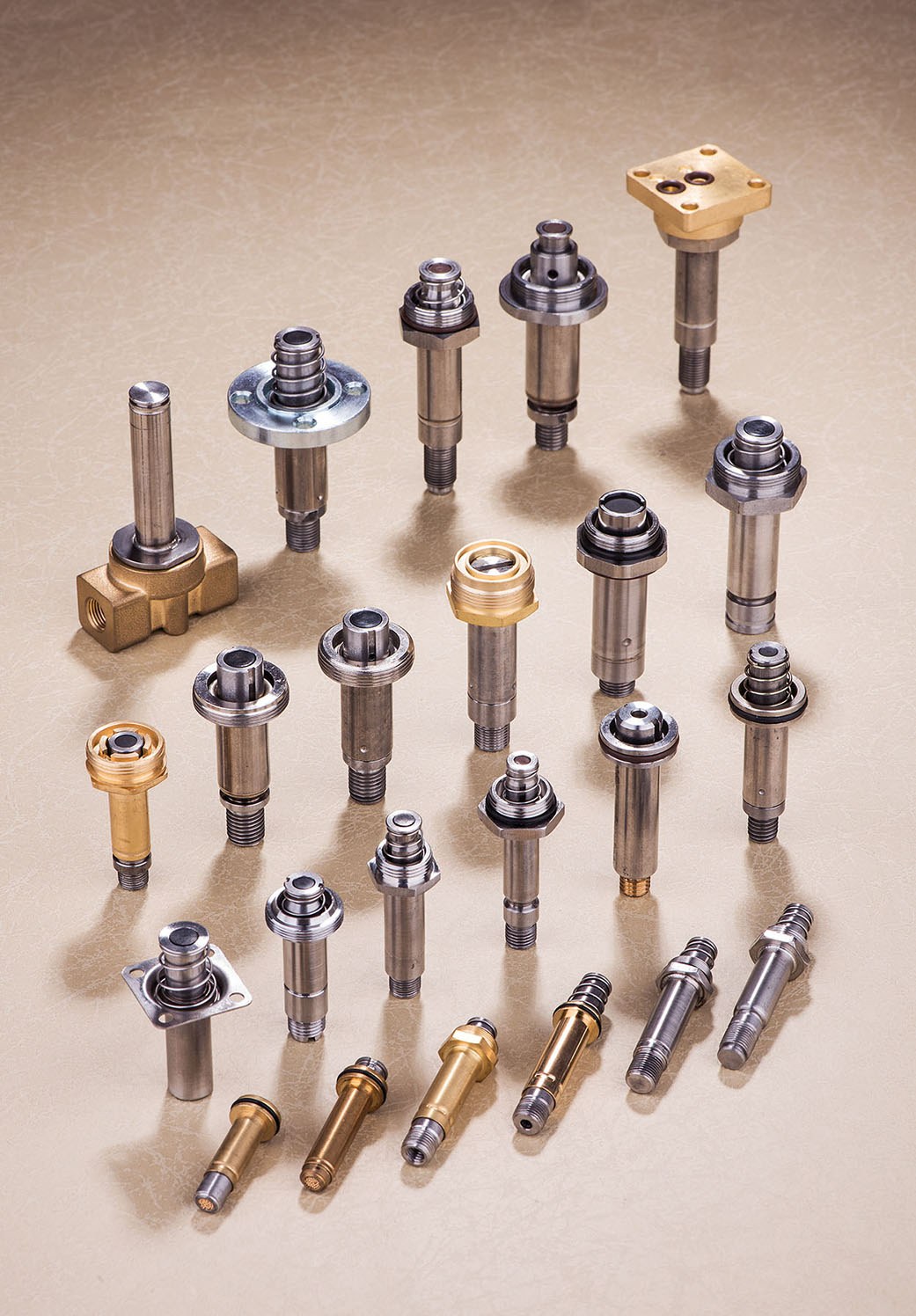

汉德森（宁波）自产先导头 — 隔磁管组件、动铁芯、弹簧、密封垫与配套线圈。下表 12 个型号是我们常规量产的口径；每一个都可按客户阀体定制：安装螺纹、隔磁管外径与高度、二位/三位、常开/常闭、电压与功率、接线方式、管材与表面处理、密封垫材质与包装。发来阀体型号、样品照片或图纸，我们确认接口后即可报价。
常规量产型号
| 型号 | 隔磁管外径×高 | 安装螺纹 | 通道 | 常开/常闭 | 密封垫 | 电源 | 管材 | 配套线圈 |
|---|---|---|---|---|---|---|---|---|
| HDS-A331-5 | Φ13×35 | M20×1 | 3Way | NC | Φ6.5 | AC | Stainless Steel | HDS-C514 |
| HDS-A332-5 | Φ13×35 | M20×1 | 3Way | NO | Φ6.5 | AC | Stainless Steel | HDS-C514 |
| HDS-A210-2 | Φ10×28 | M12×1 | 2Way | NC | Φ5.0 | DC | Stainless Steel | HDS-C210 |
| HDS-A215-2 | Φ11.5×30 | M14×1.5 | 2Way | NC | Φ5.5 | AC | Stainless Steel | HDS-C220 |
| HDS-A240-2 | Φ13.5×32 | M16×1.5 | 2Way | NO | Φ6.0 | DC | Brass | HDS-C240 |
| HDS-A250-3 | Φ15×38 | M20×1.5 | 3Way | NC | Φ7.0 | DC | Stainless Steel | HDS-C514 |
| HDS-A260-3 | Φ16×40 | M22×1.5 | 3Way | NO | Φ7.5 | AC | Stainless Steel | HDS-C520 |
| HDS-A301-2 | Φ18×42 | M24×1.5 | 2Way | NC | Φ8.0 | AC | Stainless Steel | HDS-C610 |
| HDS-A310-2 | Φ20×45 | M27×2 | 2Way | NC | Φ9.0 | DC | Brass | HDS-C720 |
| HDS-A320-3 | Φ22×50 | M30×2 | 3Way | NC | Φ10.0 | AC | Stainless Steel | HDS-C730 |
| HDS-A330-2 | Φ13×35 | 1/8-27 NPT | 2Way | NO | Φ6.5 | AC | Stainless Steel | HDS-C514 |
| HDS-A335-3 | Φ15×38 | 1/4-18 NPT | 3Way | NO | Φ7.0 | DC | Stainless Steel | HDS-C520 |
隔磁管外径×高、安装螺纹、通道形式、常开/常闭、密封垫与配套线圈，是下单时逐项确认的接口数据。适用介质、工作压力、环境温度与接线方式按客户工况确定 — 告知介质与使用工况，我们在订单确认书中列明。
可定制项
- 接口与螺纹 — 公制 M12×1 … M30×2，或 NPT 1/8-27 / 1/4-18；其他螺纹按图定制
- 隔磁管外径与高度 — 常规 Φ10×28 – Φ22×50；中间尺寸按图纸
- 功能 — 二位或三位，常闭（NC）或常开（NO）
- 管材与表面处理 — 不锈钢或黄铜；可钝化、镀镍
- 密封垫 — 常规 Φ5.0 – Φ10.0；NBR / EPDM / FKM 按介质选配
- 线圈与接线 — AC 或 DC，电压功率按要求；配套线圈 HDS-C210 … HDS-C730；接线端子或引线
- 打标与包装 — 激光打标、中性包装，或贴客户品牌（OEM / ODM）
下单流程
- 提供阀体型号、现有先导头照片或图纸
- 我们确认接口：螺纹、隔磁管外径×高、通道形式、密封垫、配套线圈
- 样品约 1 个月；批量约 1 个月
- 价格与起订量取决于型号与年用量 — 询价时请注明目标数量
配套线圈：HDS-C210 / C220 / C240 / C514 / C520 / C610 / C720 / C730 — AC 或 DC，电压与功率按要求。
表中数据为汉德森常规量产规格，仅供工程参考；最终尺寸与公差以客户图纸或确认样品为准。汉德森为独立的先导头、磁芯组件与线圈制造商，与任何阀类品牌无隶属、授权或赞助关系。
